Références commerciales

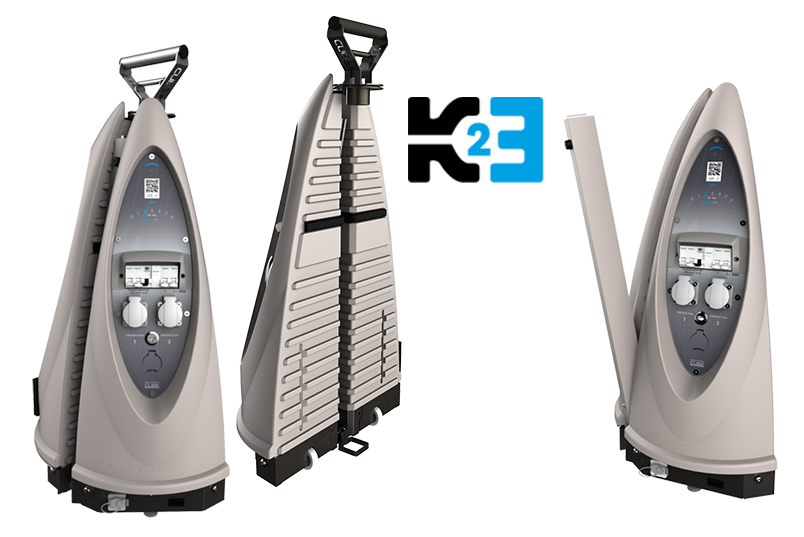

• KELIPSE 2-32 et KELIPSE 2-63

2 options disponibles

• /CW = coupure séparée des prises Wieland
• /N= switch manageable intégré au produit

Mensurations

• Dimensions : 55l x 25p x 86h cm
• Encombrement sur stand : 26 cm (quart de cercle)
• Poids : 15kg

Conformités

• Normes électriques IEC/EN 60439- 1; IEC60364?1  IEC/EN 60950?1
• Norme CEM 89/336/CEE



Références commerciales

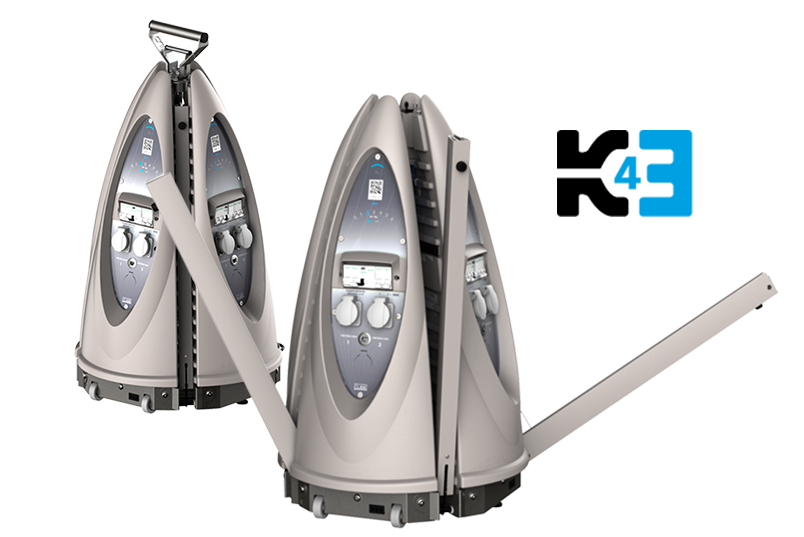

• KELIPSE 4-32 et KELIPSE 4-63

2 options disponibles

• /CW = coupure séparée des prises Wieland
• /N= switch manageable intégré au produit
• /CW/N = coupure séparée Wieland + Switch manageable

Mensurations

• Dimensions : 55l x 86h cm
• Encombrement sur stand : 26 cm (quart de cercle)
• Poids : 31 kg

Conformités

• Normes électriques IEC/EN 60439- 1; IEC60364?1  IEC/EN 60950?1
• Norme CEM 89/336/CEE



Les versions KELIPSE 32A (4 faces ou 2 faces) doivent être raccordées sur un réseau électrique 32A triphasé maximum, 3P+N+T.

Conformément aux normes en vigueur (NFC-15-100, HD 384, IEC 60364), elles n’intègrent pas de dispositif de consignation. L’électricien est autorisé à déconnecter le connecteur d’alimentation (KCS ou CEE32A) sans coupure préalable de la charge.

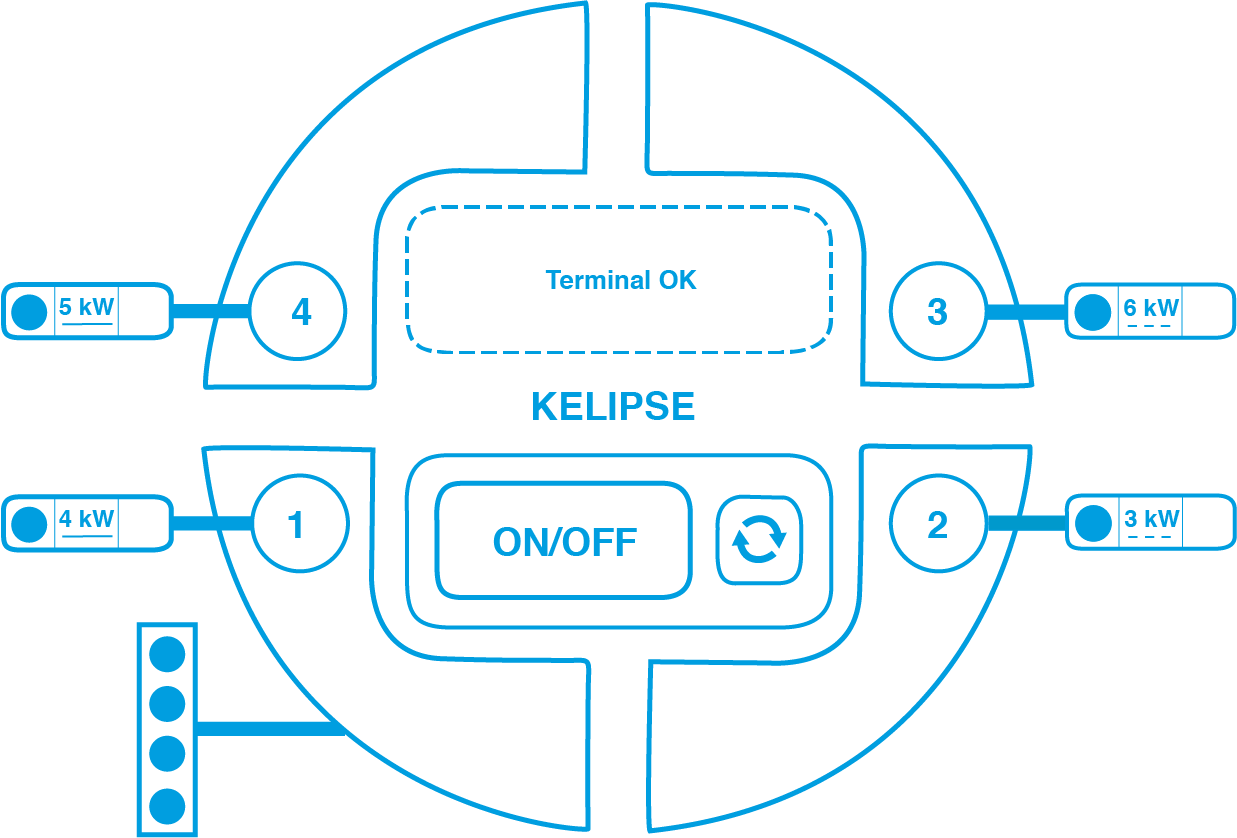

La KELIPSE 4-32 est calibrable de 1 à 6kW par pas de 1kW, sur ses faces 1 et 2, alimentées par les phases 1 et 2.

Les faces 3 et 4 sont alimentées par la phase 3. Elles disposent à elles deux de 32A max.
En conséquence, KELIPSE 4-32 autorise également le calibrage de 1 à 6kW par pas de 1kW sur ses faces 3 et 4, mais prévient le technicien lorsque que la somme dépasse un seuil paramétrable selon le type de protection amont.



Les versions KELIPSE 63 (4 faces ou 2 faces) doivent être raccordées sur un réseau électrique 63A triphasé maximum, 3P+N+T.

Elles intègrent un dispositif de consignation par bouton poussoir et bobines MX. L’électricien peut ainsi, avant son intervention, couper la charge de toutes les faces à partir d’un seul point.

La KELIPSE 4-63 alimentée en 63A, est calibrable sur chaque face de 1 à 6kW par pas de 1kW.
