E-CUBE DATA STATION

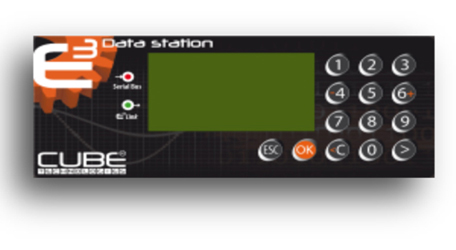

La DataStation E3 est un concentrateur de données (Data Logger).
Elle récolte les informations en provenance d’équipements de mesure divers :
Capteurs, compteur électrique ou compteur de fluides, concentrateur d’impulsions, centrale de mesures électriques, automates, etc.
.

Doté d'un coeur ARM sous OS Linux, elle dispose d'une puissante intelligence de traitement qui lui permet de filtrer, calculer et stocker les informations avant de les envoyer au logiciel E3Manager

E-CUBE LINK



Le protocole de communication E3Link est issu de l’expérience acquise par CUBE sur les sites d’expositions (capacité de traitement temps réel de 3000 appareils de mesure sur un même site).

E3Link garantit l’acheminement sécurisé en temps réel des données stockées dans les DataStations E3 vers E3Manager, via des réseaux de communication avec ou sans fil.

E-CUBE MANAGER



Le logiciel E3Manager est une console d'administration multi DataStation E3.
Il permet également de visualiser les données sous différentes formes avec un accès simple et performant.

E3Manager stocke les données dans une base SQL ou PostgréSQL Open Source en mode SAS ou sur un serveur local
Il dispose de multiples interfaces permettant mettre les données à disposition de logiciels externes de traitements et d’analyses.

Performance du système

La DataStation E3 gère 3 types de données :


Données primaires (Dcpt) :

Ce sont les données issues du ou des compteurs, connectés à la DataStation E3.
La récupération des données primaires s’effectue à une vitesse dépendante du nombre et de la performance des compteurs.
La vitesse de récupération et d’intégration des données dans la DataStation E3 est de 500ms au maximum, pour des trames de maximum 100ms, à une vitesse de transmission de 38 400 bits/s.

En plus des index, DataStation E3 est capable d’intégrer jusqu’à 8 grandeurs électriques pour chaque phase, soit 24 grandeurs au total.




Données transmises continuellement (Dt) :

Les données transmises continuellement sont calculées à partir des données primaires issues des compteurs sur une période de temps.

L’utilisateur a le choix entre deux fréquences de calcul toutes les 10mn (FMax) ou toutes les 60mn (FMin).


La DataStation E3 calcule sur la période choisie le Max, le Min et la Moyenne de chaque grandeur.
Les données Dt sont transmises au logiciel E3Manager à la fréquence Fmax ou Fmin choisie par l’utilisateur.

En plus des données calculées, la DataStation E3 envoie les Index des compteurs à la même fréquence que celle choisie par l'utilisateur.





Données transmises sur Evénements (Devent) :

Chaque DataStation E3 dispose d'un mécanisme de variation automatique des fréquences de récoltes en fonction des dépassements de seuils préprogrammés.

La fréquence de calcul des données Devent  est plus rapide que celle des données Dt.
Les données Devent sont calculées toutes les minutes à Fmax et toutes les 10 minutes à Fmin et stockées dans la mémoire flash de la DataStation E3 en mode FIFO (First In First Out).

Les données Devent sont transmises au logiciel E3Manager seulement en cas de dépassement d’un seuil fixé par l’utilisateur :
Le logiciel E3Manager permet de fixer 2 seuils pour chaque valeur : Seuil max et Seuil min qui sont en permanence comparées aux valeurs récupérées des compteurs :
  • Seuil max (Smax) : un évènement est déclenché si la valeur du compteur devient supérieure au seuil maximal ,
  • Seuil min (Smin) : un évènement est déclenché si la valeur du compteur devient inférieure au seuil minimal.
En fixant à la fois une valeur pour Smax et Smin, l’utilisateur a la possibilité de fixer un seuil de tolérance pour éviter des alertes répétitives et sans objet majeur.

yes Interêt : La visualisation des données d’évènements permet de mieux cerner un problème éventuel, en disposant d’un jeu de valeurs plus précis autour de l’évènement (de 6 à 10x plus de données).
En savoir plus

VOYAGE DANS LE PASSé Fonction mémoire

Le concentrateur de données DataStation E3 dispose d'une fonction "mémoire" qui lui permet de transmettre des données antérieures à l'évènement !

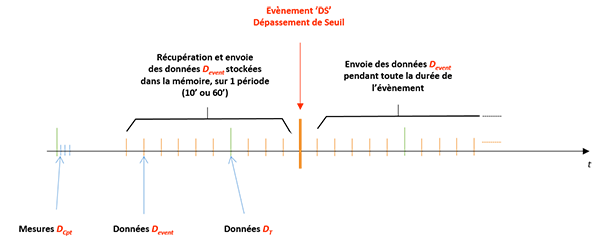

Dès qu’un évènement de type dépassement de seuil survient, la DataStation E3 extrait de sa mémoire les données Devent antérieures à l’évènement sur une période (soit 10’ de données à Fmax ou 60’ de données à Fmin), et les transmet au logiciel E3Manager, en plus des Devent  transmises au fil de l’eau pendant le temps de l’évènement*.

yes La récupération de données du passé permet à l’utilisateur du logiciel E3Manager de connaître précisément l’état des mesures avant la survenance de l’évènement et ainsi de disposer d’une aide précieuse au diagnostic.

Gestion des événements

La DataStation E3 est capable de générer deux types d'événements :


Evénement de dysfonctionnement du système :

La DataStation E3 est capable de générer un événement en cas de rupture de la communication avec un élément du système (compteur, centrale de mesure, module d’entrées/sorties, etc.).
L’évènement se déclenche si la DataStation E3 n’est plus en mesure, pendant un temps donné, de récupérer les données de l’élément en dysfonctionnement.

En mode connecté continuellement, cet évènement est transmis au logiciel E3Manager.
En mode connecté ponctuellement, l’évènement est stocké dans la mémoire de la DataStation E3 et automatiquement renvoyé au logiciel E3Manager dès que la communication est établie, grâce à un mécanisme de synchronisation automatique.




Evénement sur dépassement de seuil

La DataStation E3 est capable de générer des événements en cas de dépassement de seuils sur une valeur spécifique.
Le temps entre le dépassement du seuil et la génération de l’évènement peut être réglé depuis le logiciel E3Manager avec une plage de réglage de 0 à 60 secondes.

yes Cette variable est très pratique pour éliminer les dépassements de seuils intempestifs générés par des parasitages ou des phénomènes transitoires, comme les démarrages moteurs.
