AUF MASS LÖSUNG

Kundenspezifisch

Jede Kundenkonfiguration ist werkseitig installierbar.

Betriebseigenes Engineering und know-how von CUBE ermöglichen das E-CUBE System spezifisch an jede Kundenanfrage anzupassen und es jederzeit weiterzuentwickeln.


Gebäudebaudienstleister und Facility Managers können das System als White-Label in ihre eigne Arbeits-Tools einbauen.



Fall zu Fall Customization

CUBE implementiert, auf Mass und nach dem vom Kunden definierten Pflichtenheft, jeden Typ externer Komponenten in die DataStation E3 :

  • 3G oder 4G Routeurs
  • Funk-Gateways
  • Impulskonzentrators
  • jede Art vons Stromversorgung

Vereinfachter Einbau

Vorkonfiguration der E3

Die DataStations E3 werden mit einer Vorkonfiguration ausgeliefert die 100% mit allen herkömmlichen Messgeräte- und Automatenherstellermarken kompatible ist.

  • Energieerfassungsgeräte : ABB, Algodue Electtronica, Aquametro, Enerdis, Imesys, Legrand, Loreme, Saia Burgess, Socomec, Webdyn, etc.

  • Automaten : Trend, Wago, etc.

CUBE bietet mit seinem Service-Vertrag die Einstellung von jeglichem neuen Erfassungsgerät auf Anfrage, soweit die technische Datei dieses Gerätes an CUBE weitergeleitet wird.



Messgerätsaustausch oder Messgerätssystemwechsel

Bei Austausch oder Systemwechsel werden die jeweiligen Zählerstände automatisch getrennt, so genau erfasst und neu berechnet.


Kein Irrtum, kein Verlust oder doppelte Berechnung. Das System ist 100% abgesichert.



Prüfungen der ModBus Verbindungen der Energiezähler

CUBE stellt eine hauseigne Applikation zur Verfügung um vor Ort die Verbindungs jedes Energiezählers einfach und schnell über mobile Devices (Smartphone oder Tablets) zu testen.


Ein bedeutender Zeit- und Effizienzgewinn für Ihre on-Site Teams.



Bildschirm-Tastatur

Die DataStation E3 verfügt in der Standardversion über einen Bildschirm mit 128 x 64 Pixeln sowie über eine Tastatur mit 14 Tasten. Sie informiert so über 2 typische Verbindungsprobleme mittels zwei LED-Leuchten.

Über den Bildschirm und die Tastatur hat der Anwender auch wenn keine Verbindung besteht Zugang zu folgenden Daten:

  • Echtzeit Anzeige des globalen Funktionszustandes
  • Historische Anzeige des Funktionzustandes


Durch die LEDS kann der lokale Techniker sofort jede Betriebs- oder Kommunikationsstörung der Messgeräte detektieren.


Ansicht der Schnittstelle



Abgesicherte Protokolle

Verbindung mit den Energieerfassungsgeräten

Die DataStation E3 kommuniziert mit den Strom- oder Flüssigkeitszählern (Slaves) über eine Ethernet-Verbindung oder die serielle Schnittstelle RS485 (Multiprotokolle: Modbus, JBUS, SBUS,usw.).

Die RS485-Schnittstelle entspricht der Norm EIA-485.

Die DataStation E3 kann bis zu 32 Zähler erfassen. Bei Impulskonzentratoren oder drahtlosen Schnittstellen wird jeder Kanal wie ein Zähler erfasst. Bei Inbetriebnahme der Anlage wird die E3Data Station je nach Art der verschiedenen Slaves programmiert, um die Größenordnungen der gesammelten Daten zu bestimmen.


Kommunikation mit der Software E3 Manager

Die Data Station E3 besitzt zwei Kommunikations-Interfaces: Ethernet-Drahtverbindung und WiFi 802.11a/b/g.
Das Kommunikationsprotokoll E3Link stellt die Verbindung zwischen der DataStation E3 und dem E3Manager sicher.
E3Link ist ein proprietäres, gesichertes Echtzeit-Protokoll.


Sichere Verschlüsselung


Dreifache DES-Verschlüsselung der Daten zwischen der DataStation E3 und dem Server.

Customizierte Web-Ansichten

Cube entwickelt technische, an jegliche Kundenanforderung angepasste Web-Ansichten.

Diese sind jederzeit durch den Webserveur zugänglich und ermöglichen es, auch auf Distanz, Ihre Installation zu überwachen.

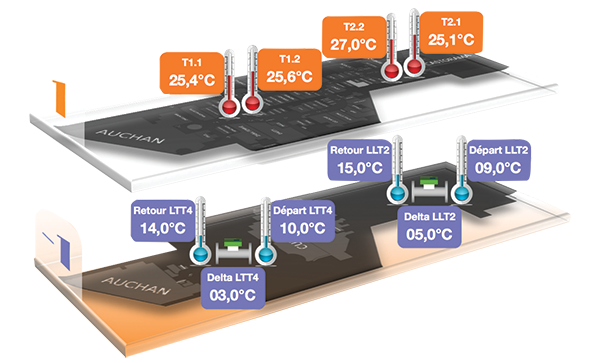

Einkaufszentrum Quatre Temps - La Défense - Unibail-Rodamco

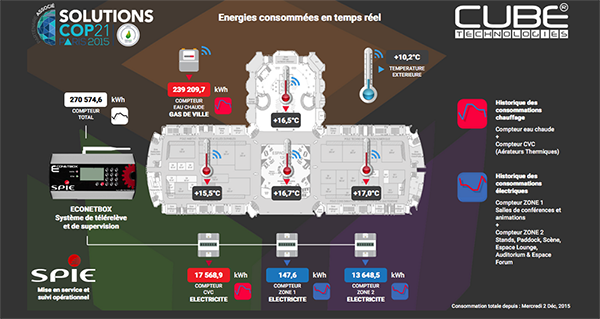

Publikumsevent - Solutions Cop21 - Grand Palais Paris - Hopscotch
