Betriebs- Steuerung

Software E3Manager© : die multi DataStation E3Mangement Konsole

Die Data Station E3 wird zusammen mit der Software E3Manager geliefert, die als Management- und Steuer-Konsole für alle DataStations E3 am Standort ist.

E3Manager sichert die gesamt Installation ab und ermöglicht Echtzeit-Kontrolle um jegliche Betrebsstörung sofort zu identifizieren.
  • Für jeden Messwert können Schwellenwerte in der E3Manager-Administrationskonsole definiert werden
  • Die Alarme werden in der E3Manager- Administrationskonsole dargestellt
  • Alarme werden per Mail an multiple Kontaktgruppen zugestellt

Diese Funktion eignet sich speziell zur Fernüberwachung "sensibler" Installation wie Kühlräume, usw.



E3Link Protokoll - high density Performance

Der E3Manager ist für die Erfassung der Daten aus allen DataStation E3 am Standort verantwortlich. Er verwendet ein spezifisches IP-basierendes E3Link-Protokoll.

Es wurde für den Quasi-Echtzeit-Dialog mit zahlreichen Datenerfassungspunkten (>3000 Punkte) entwickelt. Das Protokoll verschlüsselt die zwischen den E3DataStations  und dem E3Manager ausgetauschten Daten.

Die vom E3Manager erfassten Daten werden in einer SQL- oder PostgreSQL-Datenbank gespeichert.

E3Manager ist eine Applikation und kann auf einem Server oder einem einfachen Notebook - per SAS -  installiert werden.




Graphische Schnittstellen

Auf dem Bildschirm kann der Anwender den Betrieb der angeschlossenen E3DataStation über einfache Farbcodes überwachen.

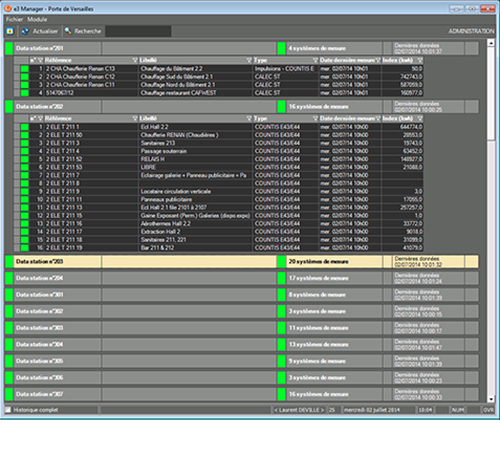

Management-Konsole

Jede DataStation E3 ist in einer Zeile dargestellt und zeigt die folgenden Informationen:
  • den Zustand der DataStaion E3: erreichbar/nicht erreichbar
  • den Kommunikationszustand mit den angeschlossenen Zählern
  • das Datum und die Uhrzeit der Erfassung der letzten Daten
Unter jeder E3DataStation wird die Liste der angeschlossenen Zähler angezeigt. Für jeden Zähler wird die Referenz, Bezeichnung, Typ und der zuletzt erfasste Zählerstand mit Zeitangabe angegeben.



Konfigurationsbildschirm

Mit einem Klick gelangt man in den allgemeinen Konfigurationsbildschirm der DataStation E3.
Über diesen Bildschirm definiert der Anwender:
  • die Verbindungsparameter mit dem E3Manager: @MAC und @IP
  • die allgemeinen Parameter der seriellen Verbindung.Auch gibt der Bildschirm direkten Zugang zum Konfigurationsbildschirm für den Zähler.
Mehr dazu



Wiedergabe der Daten

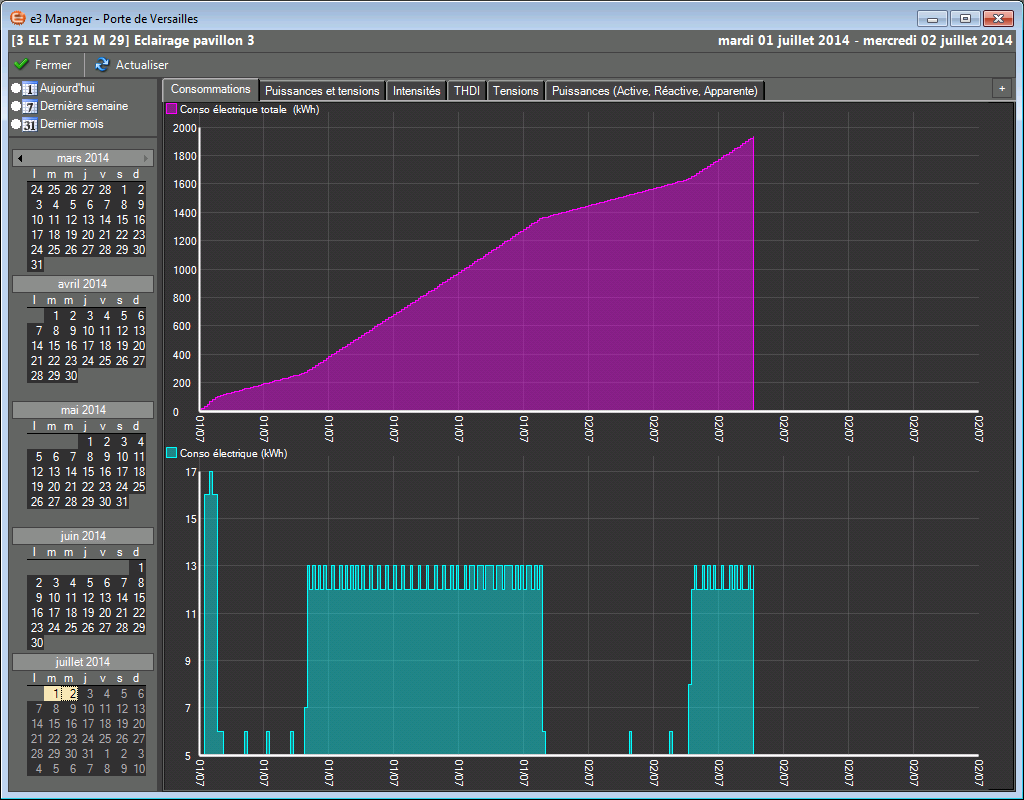

Visualisierung der Daten

Durch Klick auf die Zeile eines Zählers gelangt man zur Visualisierung der Daten in Form von Kurven.
Der Bildschirm besteht aus Reitern.


Der Anwender kann eigene Reiter für Parameter, die er überwachen möchte, definieren.




Erstellung von Datenordnern

E3Manager ermöglicht die Erstellung von Datenordnern mit Referenzen und Gültigkeit und die Nutzung von multiplen Tags je Erfassungsgerät .

Die Tags können jeder Art von Energieerfassungsgeräten zugeordnet werden.

Dise Funkzion ist spezifisch relevant bei kurzfristigen Ausnützungen einer Infrastruktur (Mersse, Campingplatz, Klub-gebäude, Gemeinschftssäle, usw.


Die Erstellung von virtuellen Energiezählern ermöglicht die Summierung nach Sparte, Nutzung, Alter, Standort, usw.
